• 计量型气动执行器 DD系列
  •

    应用: 多行业应用



    安装尺寸: 依据ISO 5211/DIN 3337



    认证: ATEX 94/9/EC;SIL3(ICE61508);GOST-R;UKR

计量型气动执行器由OMAL 欧玛尔标准双动执行器和另两个附加
的外部气缸组成。通过改变附加气缸的活塞行程,执行器和阀门转角被
停止在预先设定的角度,因此阀门流量可以得到调节。可对介质进行分

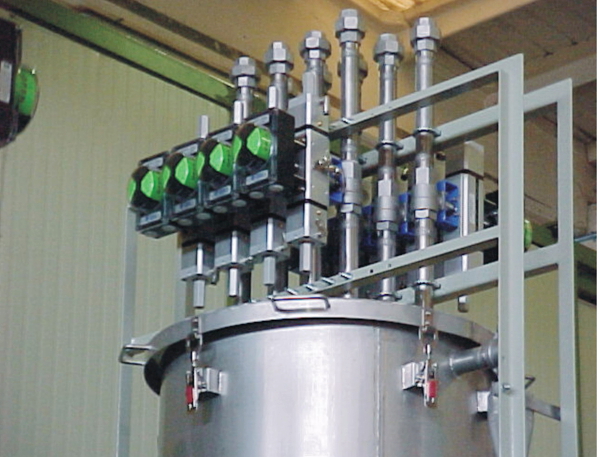

段(三段或多段)控制、不同流量灌装。用于食品饮料、医药、油漆、
化妆品、石化等行业的定量分段灌装球阀、蝶阀。

技术特点
计量转角:最大45°。
最大转角:90°。
扭矩:30Nm—480Nm(在5.6bar气源下)。
字母DD后面的数字代码表示在5.6bar气源压力下的扭矩。

工作条件
工作温度:-20°C ~ +80°C。
气源压力:5.6bar ; 最大8.4bar。
工作介质:过滤压缩空气,不一定润滑,在润滑空气情况下,不得使用洗涤剂油或与NBR相溶的润滑油。
