气动阀组成及工作原理

一、气动阀门系统各部分功能和用途

①  气动执行器：分为双动型和单动型。双动气动执行器：对阀门开启和关闭的两位式控制。单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。

②  阀门：阀门是流体输送系统中的控制部件。

③  电磁阀：分为单电控电磁阀和双电控电磁阀。单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 。双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。

④  限位开关：远距离传送阀门的开关位置的信号。有机械式、接近式、感应式。

⑤  气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制。

⑥  气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

⑦  手动操作机构：在自动控制不正常情况下手动操作。

⑧  消声器：安装在电磁阀的排气口，降低噪声。

⑨  快插接头：一端连接于电磁阀或执行器，另一端将气管直接插入即可使用。

⑩  空压机：是压缩空气的气压发生装置。

11 气管：有软管、紫铜管、不锈钢。常用规格有6mm、8mm。

气动开关型阀门系统构成：

①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管

（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。）

气动调节型阀门系统构成：

①气动执行器+②阀门+⑤气电定位器+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管

（其中⑦、⑧、⑨项可根据现场实际情况选配。）

 二、气动开关阀

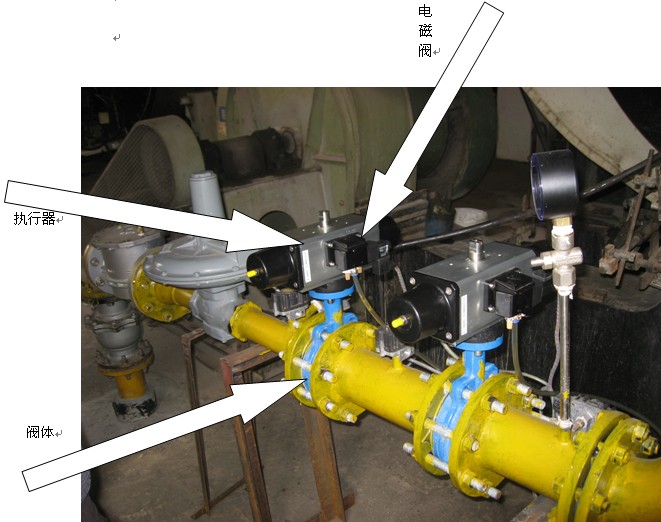

气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。下为单动气动开关型蝶阀实图。
