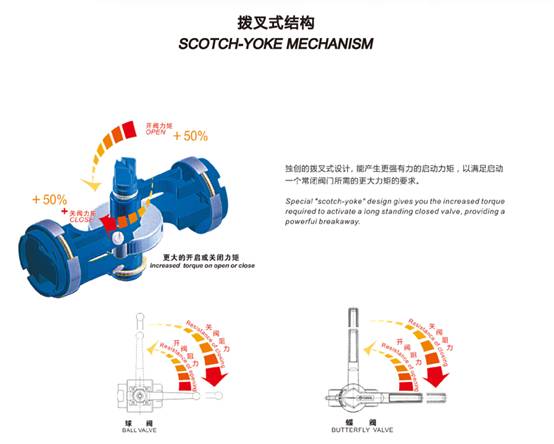

燃气阀门原理及结构

主要技术参数：

燃气阀门应用：

  阀门是燃气输配、存储系统安全运行和检修、改造、发展必不可少的重要设备。如果燃气阀门选型不当或质量不佳，就可能引发泄漏、停产等事故。事故一旦发生，轻则影响社会正常生活、生产，重则给国家、人民生命财产带来重大损失。因此，对燃气阀门的选用必须慎重。

    1、燃气阀门应用现状

    随着燃气事业的发展，燃气专用阀门的需求量越来越大，上海沃托阀门有限公司生产厂家不断地推出新产品，以适应市场竞争的需要。目前，我国埋地用燃气阀门从结构形式分主要有闸阀、球阀、蝶阀。传动方式主要有手动、蜗轮传动、电动、气动、气—液联动等。安装方式有需建闸井和直埋两种。据有关资料显示，在城镇煤制气输配系统中应用最广的是手动式闸阀。以天津市为例，河北、红桥、北辰三个区共有中压管道120多公里，阀门300多个，其中80%以上是闸阀，其次为蝶阀、球阀。在实施气源转换工程之前，上述三个区燃气管道中运行的是人工煤气。人工煤气中含有较多的杂质，尤其是焦油、芳香烃和粉尘混合形成的“煤气胶”经常影响阀门密封甚至"咬死"阀杆。因此在阀门的选用上我们主要选择那些从结构特点能解决这一问题的阀门，从而保证阀门启闭灵活、无泄漏。经过多年的实践摸索和数据分析，我们发现闸阀（包括平行双闸板闸阀和弹性密封单闸板闸阀）比较适用。但随着天代煤工程的结束，燃气的性质发生了变化。天然气较煤制气洁净干燥，但含有砂粒质粉尘，压力也较煤制气高，在高压力作用下砂粒粉尘将对阀门内腔形成较强的冲刷作用且天然气中含有腐蚀性极强硫化氢，因此如何在城镇地下管道上选用天然气阀门是摆在我们面前的新课题。

2、天然气阀门选型分析

    2.1埋地天然气阀门应满足的要求

    天然气具有易燃易爆腐蚀性强等特点，所以安装在地下管网上的天然气阀门应满足以下要求：

    2.1.1材料耐腐蚀

    管线输送的天然气在脱硫前含有大量的硫化氢（这是一种有毒且腐蚀性极强的气体，它和铁反应生成硫化铁，呈片状剥落，腐蚀机械设备）。即使经过脱硫等工艺处理的天然气，仍有残存的硫化氢。因此管线阀门选材要选抗硫的耐腐蚀材料。

    2.1.2结构合理

 埋地燃气阀门应为全通径设计，降低流阻，便于通过管道清扫器或管道探测器,同时节约运行成本；尽可能降低结构高度以便节约安装成本；阀门顶部应装有全封闭的启闭指示器，便于操作者随时看清阀门所处状态，以避免误操作。

    2.1.3密封性好

    天然气阀门的泄漏量要求十分严格，CJ3055-95《城镇燃气阀门的实验与检验》标准规定：软密封阀门在1.1倍公称额定使用压力下不允许有任何察觉的内泄漏、硬密封阀门在1.1倍公称额定使用压力下允许的内泄漏量小于0.3DNmm3/s。至于外泄漏是绝对不允许的。通常埋地和较重要的阀门都采用阀体全焊式结构。为了保证管线阀门的密封性能，要求密封副具有优良的耐腐蚀性、耐磨性、自润性及弹性。

2.1.4操作方便

    地下管线阀门绝大多数为人力启闭，因此要求阀门的启闭扭矩小，全程转圈数不能太多，便于事故发生后能够尽快切断气源。

    2.1.5维护简单

    沃托阀门的零部件设计应考虑采用少维护、免维护结构，尽可能减少检修保养的工作量，减少因阀门检修保养而封闭道路，影响交通的情况发生。

    2.2几种常用阀门的对比分析

    目前我国天然气行业使用的燃气阀门从结构形式上分主要有三个大类，即闸阀、球阀、蝶阀等。下面从三个方面对这几种阀门进行分析比较：
